异步电动机定子绕组槽绝缘规范是怎样的

来源：艾特贸易2017-06-04

简介中小型交流电动机定子绕组均采用散软绕组，电磁线选用 Q2-2 型高强度聚酯漆包圆铜线，槽绝缘采用复合绝缘材料，如 DMDM 或 DMD 、 DMD +M 等。 D 表示聚酯纤维无纺布， M 表示 6020 聚酯薄

中小型交流电动机定子绕组均采用散软绕组，电磁线选用Q2-2型高强度聚酯漆包圆铜线，槽绝缘采用复合绝缘材料，如DMDM或DMD、DMD +M等。D表示聚酯纤维无纺布，M表示6020聚酯薄膜。 Y系列电动机定子绕组槽绝缘规范见表48，J2、JO2系列电动机定子绕组槽绝缘规范见表49。相间绝缘材料及其厚度与槽绝缘相同。双层绕组的层间绝缘所用的绝缘材料及其厚度也与槽绝缘相同。表48 Y系列定子绕组槽绝缘规范( mm)

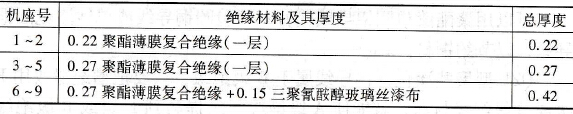

注：0. 25mm DMD，其中间层薄膜厚度为0.07mm；D为聚酯纤维无纺布；M为6020聚酯薄膜。表49 J2、JO2系列定子绕组槽绝缘规范(mm)
