130-CNC数控车削中心43#报警的故障修理技术方法

    故障现象：机床送电后，出现报警43#：“PLC-CPU NOT READY FOR OPERATE”(PLC CPU未准备好)，此报警出现时机床操作面板不起作用。    故障检查与分析：该机床使用的数控系统是西门子840C，根据报警号查看诊断手册，解释出现此故障的原因为：    ①PLC或PLC数据接口存在硬件或者软件错误；    ②PLC数据错误或者没有一致的用户数据；    ③PLC程序错误；    ④译码选择错误。    西门子840C控制系统使用的PLC是S5，检查DMP(分散式机床外设)模块，发现供电的DC24V电源损坏，更换DC24V电源后重新开机，报警依然存在；进一步检查，未发现其他硬件故障，机床操作面板、控制面板各按键均不起作用，怀疑是由于NCK中的PLC程序或数据丢失引起的，因此需要对系统的PLC数据和程序进行重装。    故障排除：    数据重装过程如下：    (1)对PLC数据进行总清、总复位。    首先进入系统主操作页面（见图1），然后按DIAGNOSIS并依次选择START UP→GENERAL RESET MODE（见图2），然后依次选择PLC GENERAL RESET→FORMAT NCK AWS→DRIVE GENERAL RESET→END OF GENERAL RESET MODE，完成。
    图1

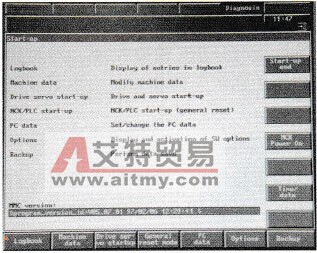

    图2    (2)对PLC数据重新装载。    在DIAGNOSIS下依次选择START UP→MACHINE DATA→FILE FUNCTION(见图3)→选择备份在840C系统硬盘中的数据文件→LOAD START。
    图3    (3)这时会出现“数据正在装载”的提示，待数据完成后试车，报警消失。
