熔断器与交流接触器应怎样配合

    熔断器与交流接触器的组合常用于电动机保护。当发生三相或两相短路时，熔断器的熔体将熔断，同时接触器线圈两端电压接近于零，要释放。如果接触器的释放时间小于熔体熔断时间，则由接触器切断短路电流。当接触器的分断能力等于或大于短路电流周期分量有效值，”时，可以分断短路电流；否则，将损坏接触器，甚至扩大事故。因此，熔断器与交流接触器的配合必须妥当。    在交流接触器标准( GB 1408. 4-93)中，规定了与短路保护电器( SCPD)的协调配合试验项目。根据试验结果，推荐的CJ20系列交流接触器与熔断器（NT型）的配合形式见表13。按该表选配并考虑适当的裕度时，就能保证熔断器先于交流接触器切断短路电流。    表13    CJ20系列接触器与熔断器的配合

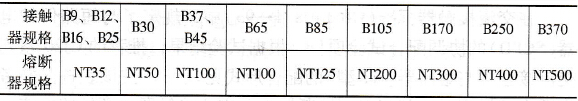

    注：满足短路电流的变压器最小容量是指在电源为无限大系统时，SL7系列变压器低压侧短路时的情况。    表13按下列条件制作。根据被保护电动机的起动电流选择熔断器熔体额定电流：    Ier=kIq式中：Ier——熔体额定电流(A)；    Iq——电动机起动电流(A)；    k——计算系数，按GB J55-83《工业与民用通用设备电    力装置设计规范》选取。熔体额定电流为315A及以    下时，k取0. 35；为315A以上时，k取0.25。    根据交流接触器释放时间要求的NT型熔断器最长熔断时间，在电流一时间特性曲线上查出电流值，再将此值增大10%，即为要求的最小短路电流值。    B系列接触器与熔断器的配合见表14。    表14    B系列接触器与熔断器的配合
