绕线型异步电动机反接制动线路是怎样的？如何

    绕线型异步电动机的反接制动，是将电动机的电源相序反接而产生制动转矩的一种电制动方式。该制动方式的制动转矩较大，且基本恒定。绕线型异步电动机采用频敏变阻器进行反接制动最为理想，因为反接开始时，电动机的转差率s=2，频敏变阻器的阻抗增大1倍，可以较好地阻止制动电流，并得到近似恒定的制动转矩。这种制动方式较适用于经常正、反向运转的机械。使用该制动方式，当转速接近零时应及时切断电源，否则有自动反向起动的可能。    绕线型异步电动机采用反接制动，其转子回路串入制动电阻的目的是，反接制动时电动机的转子电压很高，并且有很大的制动电流，接入制动电阻后能有效地限制转子电流。    绕线型异步电动机正转驱动、反接制动线路如图17所示。其中R1、R2为起动电阻，R3为反接制动限流电阻。

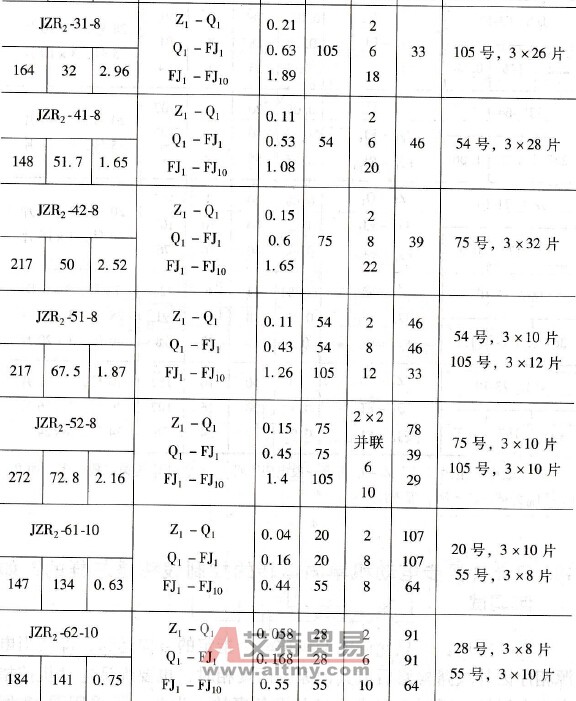

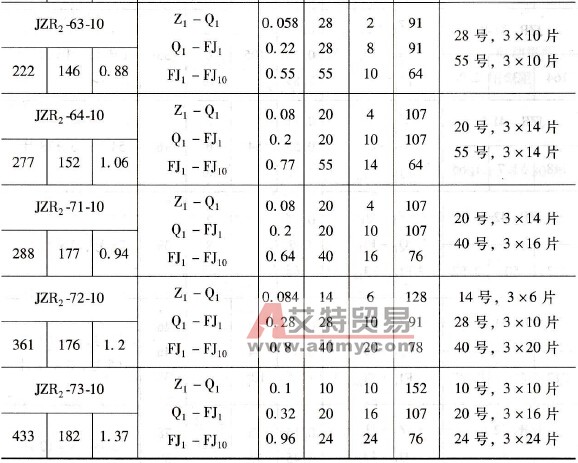

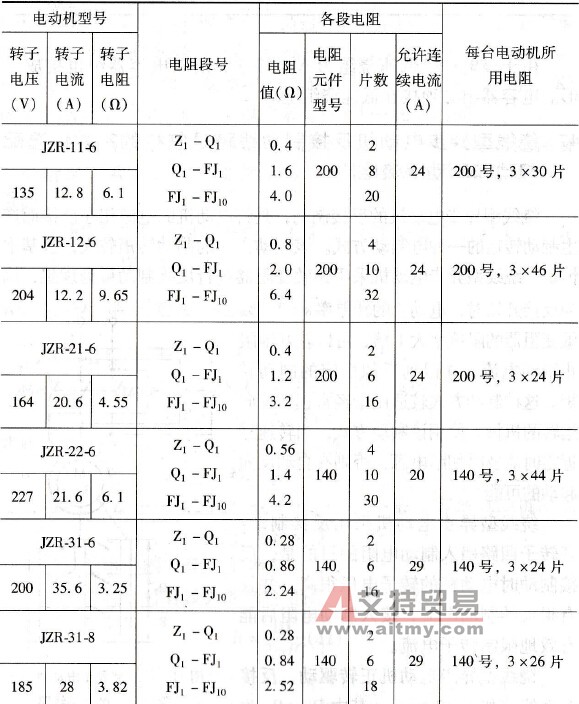

    图17    绕线型异步电动机正转驱动、反接制动线路    对于JZR和JZR2型绕线型异步电动机，采用二级加速起动和一级反接制动系统时，各级电阻的选配见表27。    表27    JZR和JZR2型绕线型异步电动机采用二级加速起动和一级反接制动系统时的各级电阻值

    注：表中“电阻段号”Z1-Q1为第一段电阻，即R1；Q1-FJ1为第二段电阻，即R2；FJ1-FJ10为第三段电阻，即R3.
