如何用一只交流电压表测三相电压？

    答：为节约资金和节省空间，有时用一只交流电压表来监视和测量三相交流电压，它可通过图3-22所示电路来实现。图中，SA为电压转换开关，可选LW5-15-YH3/3等转换开关来替代，也有专用的旋转式电压转换开关，如图3-23所示，当M1与黄柱、M2与绿柱相通时，测量AB线间电压；当M1与绿柱、M2与红柱相通时，测量BC线间电压。

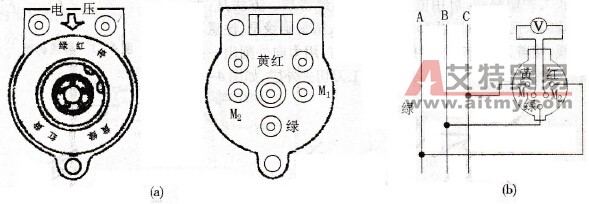

    图3-22    一只电压表与转换开关连接测三相电压
    图3-23    旋转式电压转换开关
