导线线头与接线桩怎样连接？针孔过大或线头过

    答：端子板、某些熔断器、电工仪表等的接线部位多是利用针孔附有压接螺钉压住线头完成连接的。线路容量小，可用一只螺钉压接；若线路容量较大，或接头要求较高时，应用两只螺钉压接。    单股芯线与接线桩连接时，最好按要求的长度将线头折成双股并排插入针孔，使压接螺钉顶紧双股芯线的中间。如果线头较粗，双股插不进针孔，也可直接用单股，但芯线在插入针孔前应稍微朝着针孔上方弯曲，以防压紧螺钉稍松时线头脱出，如图4-21所示。    在针孔接线桩上连接多股芯线时，先用钢丝钳将多股芯线进一步绞紧，以保证压接螺钉顶压时不致松散。注意针孔和头的大小应尽可能配合，如图4-21(a)和图4-22(a)所示。如果针孔过大，可选一根直径大小相宜的铝导线作绑扎线，在已绞紧的线头上紧密缠绕一层，使线头大小与针孔合适后再进行压接，如图4-21(b)、(c)所示。如线头过大插不进针孔时，可将线头散开，适量减去中间几股。通常7股可剪去1~2股，19股可剪去1~7股。然后将线头绞紧，进行压接，如图4-21(d)所示。    无论是单股还是多股芯线的线头，在插入针孔时，一是注意插到底，二是不得使绝缘层进入针孔，三是针孔外的裸线头的长度不得超过3mm。
    图4-21    单股线与针孔接线桩压接

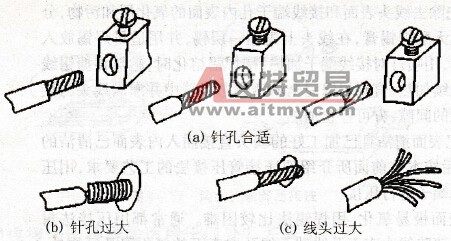

    图4-22    多股线与针孔接线桩连接
