1000kV交流输电线路在线监测系统的杆塔倾斜监测

    在自然环境和外界条件的作用下，杆塔基础时常会发生滑移、倾斜、沉降、开裂等现象，从而引起杆塔的变形或倾斜。杆塔倾斜将造成导地线不平衡受力，引起杆塔受力发生变化，造成电气安全距离不够，影响线路正常运行。采用杆塔倾斜在线监测，能发现人工很难用肉眼观察到的杆塔倾斜微小变化，帮助运行部门及早发现隐患，及时排除故障，从而提高输电线路运行的可靠性。    1000kV长南Ⅰ线185号塔杆塔倾斜在线监测组态图如图8-20所示，几种测试结果图如图8-21、图8-22所示。
    图8-20    1000kV长南Ⅰ线185号塔杆塔倾斜在线监测组态图    处理过程：    (1)点击杆塔倾斜监测，系统加载用户所有线路下杆塔倾斜设备树，通过点击杆塔倾斜监测单元，查看线路下的杆塔倾斜测曲线图以及详细数据。    (2)点击历史查询箭头按钮，输入查询条件（统计方式，时间段）查看某时间段中的杆塔倾斜监测曲线图以及详细数据。

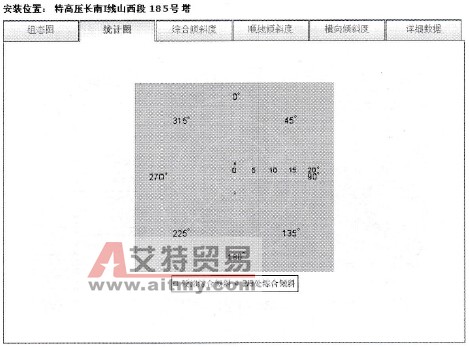

    图8-21    1000kV长南Ⅰ线185号塔杆塔倾斜玫瑰统计图

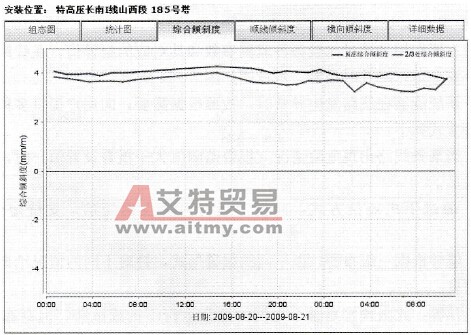

    图8-22    1000kV长南Ⅰ线185号塔综合倾斜度曲线图    (3)杆塔倾斜监测量值有：X方向倾斜度监测、Y方向倾斜度监测。
