电风扇的调速电路

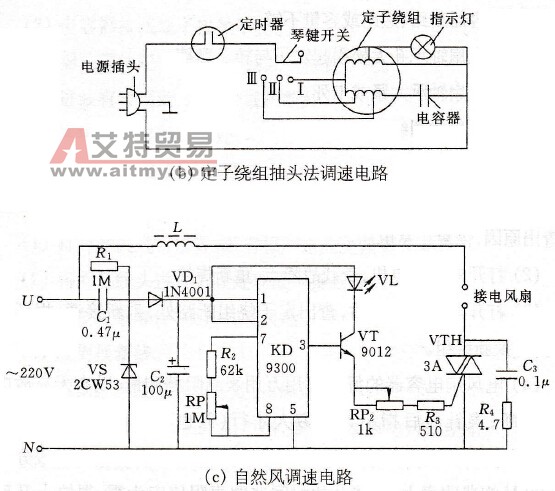

    电风扇的调速方法很多，如图7-42(a)为带低压指示灯的电抗器调速电路，分0、Ⅰ、Ⅱ、Ⅲ档，用琴键开关控制。    如图7-42(b)为定子绕组抽头法调速电路，即从定子绕组分出几个抽头，0、Ⅰ、Ⅱ、Ⅲ档，用琴键开关操作控制。    自然风调速即电子调速法。    电子调速大多利用晶闸管进行无级调速，如图7-42(c)所示。它是利用双向晶闸管的电压导通角的可调性来实现的。该电路没有触点，速度可以连续可调。

    图7-42    电风扇调速电路    如果设计一个电子电路，使晶闸管的触发信号电压能够自动地无规律地变化或有规律地变化，如输入如图7-42(c)所示的电压信号，电动机的转速就会随之变化，从而得到随机自然风，或不随机的阵风和睡眠风。
