1000kV交流输电线路在线监测系统的在线监测管理

    在线监测模块是监控中心核心业务的体现，将实时监测数据通过系统分析，以图形、表格形式在页面显示，具体为曲线图（实时在线监测数据曲线），组态控件（直观的实物图显示），列表（同时还可以根据时间段查看历史监测数据）。   本模块分为：微风振动/温度、风偏监测、气象环境、舞动监测、绝缘子泄漏电流、覆冰监测、盐密监测、杆塔倾斜、图像/视频监测9个子模块，如图8-6所示。
    图8-6    微风振动在线监测管理    微风振动引起的导线疲劳断股严重威胁着输电线路安全运行。尤其在大跨越上，因档距大、悬挂点高和水域开阔等特点，使风输给导线的振动能量大大增加，导线振动强度较普通档距严重，一旦发生某些线路部件的疲劳损坏，将严重威胁输电线路的安全运行，给国民经济造成重大损失。采用微风振动在线监测，能有效避免这些情况，并为运行部门建立合理的检修和维护计划提供可靠依据。    黄河西化工大跨越339号塔上游边导线2号阻尼线夹头处3号子导线上2008年11月11日接收到的详细数据如图8-7所示。    处理过程如下：    (1)点击微风振动监测，系统加载用户所有线路下微风振动设备树，通过点击微风振动监测单元，查看线路下的微风振动监测曲线图以及详细数据。

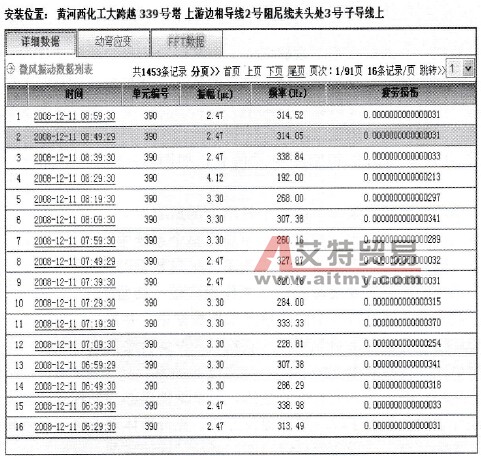

    图8-7    黄河西化工大跨越339号塔上游边导线2号阻尼线夹头处3号子导线上微风振动详细数据    (2)点击历史查询箭头按钮，输入查询条件（统计方式，时间段）查看某时间段中的微风振动监测曲线图以及详细数据。    (3)导地线微风振动监测量值有：弯曲振幅、频率。    (4)导地线微分振动分析量值有：动弯因变、因变。
