1000kV交流输电线路在线监测系统的覆冰与导线张

    输电线路的覆冰及其引起的各类冰害事故，严重危害了我国电力系统的安全运行。冰害事故具有持续时间长、发生频率高、覆盖面积大等特点；微气象地区的严重覆冰会引起输变电设备电气性能和机械性能下降，严重覆冰引起过载荷、不均匀覆冰或不同期脱冰引起张力差，绝缘子串覆冰闪络及覆冰导线舞动是造成覆冰事故的主要原因。采用覆冰在线监测，为电力行业由计划检修过渡到状态检修提供科学依据，确保电力系统安全经济运行。    黄河西化工大跨越339号塔2008年12月11日08：55：23覆冰和导线不平衡张力差在线监测组态图如图8-16所示，几种曲线图如图8-17～图8-19所示。
    图8-16    黄河西化工大跨越339号塔覆冰和导线不平衡张力差在线监测组态图
    图8-17    黄河西化工大跨越339号塔综合拉力曲线图
    图8-18    黄河西大跨越339号塔不平衡张力差曲线图

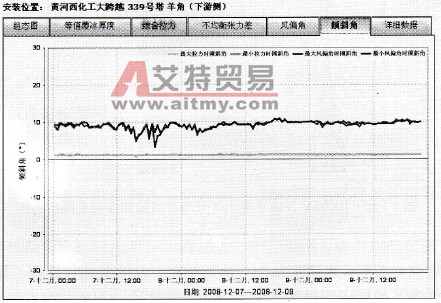

    图8-19    黄河西化工大跨越339号塔倾斜角曲线图    处理过程：    (1)点击导线覆冰监测，系统加载用户所有线路下导线覆冰设备树，通过点击导线覆冰监测单元，查看线路下的导线覆冰测曲线图以及详细数据。    (2)点击历史查询箭头按钮，输入查询条件（统计方式，时间段）查看某时间段中的导线覆冰监测曲线图以及详细数据。    (3)导线覆冰监测量值有：综合拉力、绝缘子串风偏角、绝缘子串倾斜角、覆冰厚度、导线不均衡张力差。
