钢丝绳使用注意事项

    钢丝绳是指用多根或多股细钢丝拧成的挠性绳索，由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。在物料搬运机械中，供提升、牵引、拉紧和承载用，如图6-26所示。钢丝绳的强度高、自重轻、工作平稳、不易突然整根折断，工作可靠。    (1)钢丝绳的钢丝。钢丝绳起到承受载荷的作用，其性能主要由钢丝决定。钢丝是碳素钢或合金钢通过冷拉或冷轧而成的圆形（或异形）丝材，具有很高的强度和韧性，并根据使用环境条件不同对钢丝进行表面处理。    (2)钢丝绳的绳芯。它是用来增加钢丝绳弹性和韧性、润滑铜丝、减轻摩擦，提高使用寿命的。常用绳芯有机纤维（如麻、棉）、合成纤维、石棉芯（高温条件）或软金属等材料。    钢丝绳按拧绕的层次可分为单绕绳、双绕绳和三绕绳，如图6-27所示。    (1)单绕绳由若干细钢丝围绕一根金属芯拧制而成，挠性差，反复弯曲时易磨损折断，主要用作不运动的拉紧索。
    图6-26    钢丝绳成品

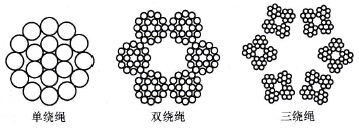

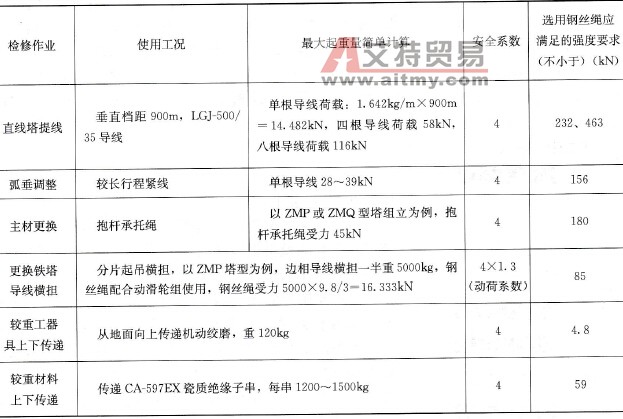

    图6-27    钢丝绳的层次    (2)双绕绳由钢丝拧成股后再由股围绕绳芯拧成绳。常用的绳芯为麻芯，高温作业宜用石棉芯或软钢丝拧成的金属芯。制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤。双绕绳挠性较好，制造简便，应用最广。    (3)三绕绳以双绕绳作股再围绕双绕绳芯拧成绳，挠性好；但制造较复杂，且钢丝太细，容易磨损，故很少应用。钢丝绳的绕制方向有顺绕和交绕两种。钢丝拧成股的绕向与股拧成绳的绕向相同者称顺绕。顺绕钢丝绳的钢丝间接触较好，挠性也较好，使用寿命长，但有扭转松散的趋向，不宜用作自由端悬吊重物的提升绳，可作为有刚性导轨对重物导行时的提升绳或牵引绳。钢丝拧成股的绕向与股拧成绳的绕向相反者称交绕。交绕的钢丝绳不易扭转松散。    钢丝绳使用注意事项：    (1)钢丝绳使用前应进行检查。检查范围：钢丝绳的磨损、锈蚀、拉伸、弯曲、变形、疲劳、断丝、绳芯露出的程度，确定其安全起重量（包括报废）。    (2)保养注意事项：    1)钢丝绳的使用期限与使用方法有很大的关系，因此应做到按规定使用，禁止拖拉、抛掷，使用中不准超负荷，不准使钢丝绳发生锐角折曲，不准急剧改变升降速度，避免冲击载荷。    2)钢丝绳有铁锈和灰垢时，用钢丝刷刷去并涂油。    3)钢丝绳每使用4个月涂油一次，涂油时最好用热油（50℃左右）浸透绳芯，再擦去多余的油脂。    4)钢丝绳盘好后应放在清洁干燥的地方，不得重叠堆置，防止扭伤。    5)钢丝绳端部用钢丝扎紧或用熔点低的合金焊牢，也可用铁箍箍紧，以免绳头松散。    6)使用中，钢丝绳表面如有油滴挤出，表示钢丝绳已承受相当大的力量，这时应停止增加负荷，并进行检查，必要时更换新钢丝绳。    钢丝绳在特高压线路检修中主要应用于铁塔主材更换、导地线提线、导线换线、绝缘子串整串更换、较重工器具的上下传递等，所需负荷在2～10t范围内，所需强度较大的检修操作和钢丝绳选用见表6-12。    表6-12   常见检修操作对钢丝绳强度要求
    钢丝绳种类繁多，电力线路检修中常用的有6×19类钢芯钢丝绳或纤维芯钢丝绳，常见的6×19S+FC、6×19W+FC纤维芯，Φ20mm钢丝绳最小破断力259kN，可用于铁塔组立、导线提线；6×37S+FC纤维芯，Φ12mm钢丝绳最小破断力93. 1kN，可用于较重工器具、较重材料的上下传递；6×37S+FC纤维芯，Φ13mm、Φ16mm钢丝绳最小破断力109、166kN，配合动滑轮组，用于铁塔吊装、导线紧线等。实际工作中应结合实际计算值需要，根据GB 8918-2006《重要用途钢丝绳》进行选配。
