管式铝合金抱杆简介

    特高压线路铁塔集合尺寸较大、重量大，施工时需采用专用大抱杆组立，但线路检修主要考虑局部结构变形或损伤更换，抱杆需轻便、小巧、能满足小范围快速检修。铝合金小抱杆即满足此特点设计。重量145kg，管径Φ150mm，长度9m(4.5+4.5)，采用铝钛合金管材，强度高、自重轻、安全可靠，有人字形、单臂型两种，同时又分倒落式和固定式，如图6-29所示，参数见表6-13。适用于吊装主材最大单根重量均不超过500kg，特别适用于局部塔材更换等常规检修项目。

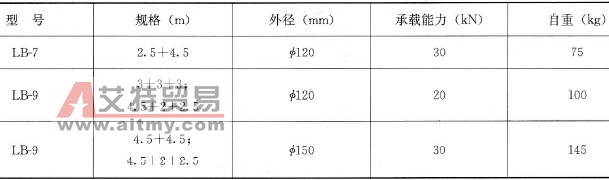

    图6-29    特高压线路铁塔抢修用铝合金抱杆    表6-13    管式铝合金抱杆参数
