电冰箱的分类

    电冰箱的类型很多，原理基本是相同的。从压缩方式来分，有以下几种。    1．蒸气压缩式    这是一种机械压缩制冷气体，利用制冷剂的汽化热来制冷，这种方式制冷效率高，由于采用的是机械压缩吸收装置，所以噪声大。其原理是制冷剂气体经过压缩机压缩后变成高温高压气体，被送往冷却器降温后，冷凝成液体，通过节流汽化产生吸热作用，使箱内冷却，过热蒸气通过吸气管道回到压缩机成为一个循环系统。如图7-17所示。这种制冷方式，在电冰箱中，得到广泛应用。
    图7-17    电冰箱的循环系统    2．气体吸收式    气体吸收式同压缩式一样也是利用制冷剂的汽化热来制冷。但采用放热器构成冷却循环系统，所以无噪声，但它的效率较低。一般制冷剂用氨，吸收剂用纯水。其原理是发生器将水与氨加热混合送往分离器，氨与水的混合液在分离器自然冷却，水蒸气变成水后回到吸收器，氨气流向冷却器，在冷凝器中，氨气溶于水后回到发生器成为一个循环系统，如图7-18所示。    3．电子式制冷    这是两块不同的金属片接触，并通过直流电，利用珀尔贴效应来降温的一种方式，无噪声。但因冷却效率低，所以仅在汽车用小型冰箱中使用，它的原理是电流从低电位金属流向高电位金属时，电能不足而降温，反之则升温。在不同导体（或半导体）的接触点通过电流时，产生放热及吸热的现象叫珀尔贴效应，如图7-19所示。

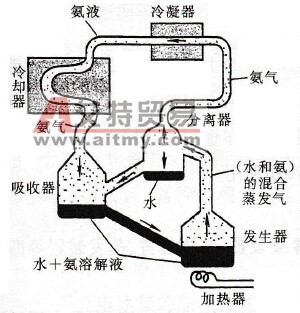

    图7-18    侣气体吸收式

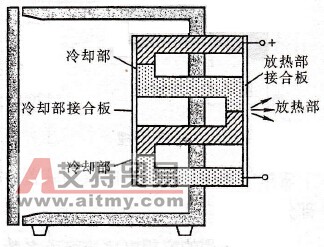

    图7-19    电子式
