空调器的结构原理

    为了减少噪声，人们把空调器设计成两部分。把噪声比较大的压缩机、轴流风扇等放在室外；仅留少数必须放在室内的部件安放在室内，于是就发明了分体式空调器。分体式空调器分室内机组和室外机组两部分。分体式空调器的结构如图7-7所示，柜式空调器的结构如图7-8所示。
    图7-7    分体式空调器结构
    图7-8    柜式空调器结构    空调器的室内机组主要由室内热交换器、离心风扇、毛细管、控制开关、箱体等组成。室外机组主要由室外热交换器、压缩机、轴流风扇、箱体等组成。    分体式空调器制冷时，制冷系统和空气循环系统同时工作。压缩机压出高温高压的R22蒸汽送往室外热交换器（制冷时为冷凝器）冷却，把热量传给室外空气并变成常温高压的液态制冷剂R22，它经过室外连接的管道流经毛细管，节流后通入室内热交换器（制冷时为蒸发器），R22在蒸发器中蒸发吸收室内空气的热量，蒸发成低温低压的R22蒸汽，被压缩机吸回进行再次循环。    此时，空气循环系统的室外轴流风机与室内离心风机同时工作。室外轴流风扇强迫室外空气经过冷凝器流动，带走R22放出的热量，以利于制冷运行。室内离心风扇吸入室内空气，经过滤网过滤净化后，经外壳，在蒸发器中接受R22传递给它的冷量，然后吹向室内。如此连续不断地循环使室内空气温度降低。    空调器面板上有“高冷”、“中冷”、“低冷”等旋钮位置。改变这个旋钮位置，并不改变压缩机的转速和制冷系统的制冷效果，只改变风机的转速和空气循环的快慢程度。    空调器在春秋季使用，不需要改变室内温度，只需通风。当主控开关旋至通风位置，此时压缩机、室外轴流风机不工作，只有室内风机工作，保证室内的空气循环。    分体式空调器与窗式空调器一样，既可制冷，也可制热，电热型分体式空调器制热时，仅让电热丝和室内风机通电工作，电热丝提供热能，室内风扇使室内空气流动，把热量散发到室内空间，升高温度，而压缩机和室外轴流风机不工作。电路原理如图7-9所示。    1．室内机组    室内机组的内部结构如图7-7所示。它有二个离心风扇，其输出功率为35W，上下垂直排列。室内热交换器竖直安装在后侧，是一种管道横向排列的翅片管式热交换器。在风机上部，出风栅里，安装了电加热器元器件，功率为1. 8～2.1 kW。电源变压器、继电器、热动开关等均固定在离心风扇的下方。由离心风扇吸入的空气，先流经过滤器滤去灰尘，然后经过风机罩壳，到热交换器进行热交换。经过热交换后的冷（热）空气流经辅助加热器，由出风口引出。室内机组PSH-3VG6使用的是50 Hz、220～240 V单相交流电，输入功率为0.10～0.12 kW，运行电流为0. 4～0. 53 A，使用辅助加热器时输入功率为1.86～2. 22 kW，运行电流为8. 49～9. 28 mA。    2．室外机组    三菱牌分体式空调器的室外机组型号为PUH-3VG6或PUH-3YG，外形尺寸（高×宽×长）为850 mm×800 mm×320 mm，外形如图7-7所示。它主要由二台轴流风机，一只大型的翅片管式的热交换器，一只全封闭压缩机，一只四通换向阀，一只限流阀（毛细管），二个球阀和控制电路所组成。翅片管式热交换器成7字型竖直排列，固定在靠近左侧面板和背后面板处。两台轴流风机用铁板固定在上下面板之间。

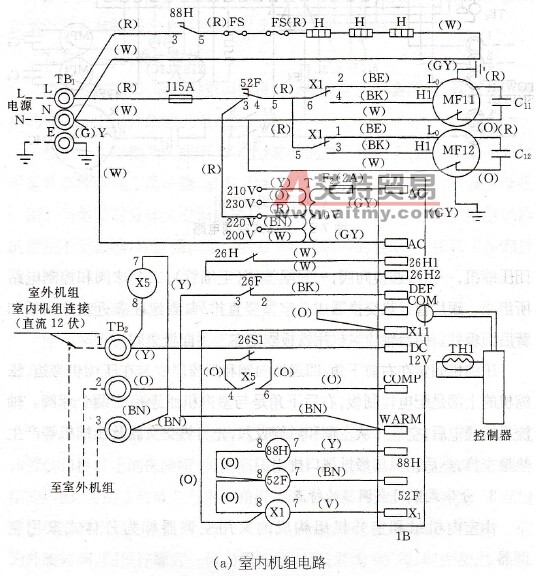

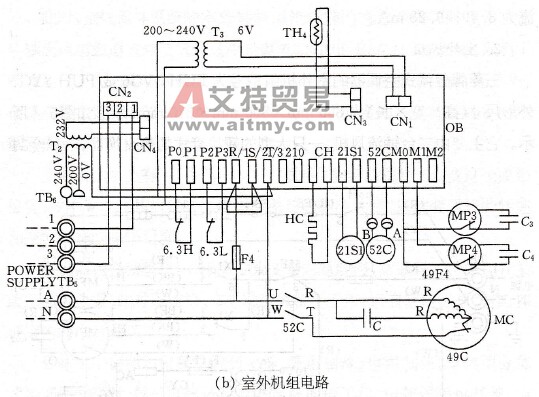

    图7-9    分体式空调电路    压缩机固定在右前下角，四通换向阀和限流器安装在压缩机旁边，压缩机的上部是配电控制板，右后下角是与室内机组连接的两个球阀。轴流风机通电后，空气可从左侧和后侧吸入，先与热交换器及压缩机等产生热量交换，然后由风扇经排风口排出。
