家用电度表基础知识

    家庭中使用家用电器就需用电，而用电又需计量用电量，计量用电量就要用电度表了。怎样才能正确选用电度表呢？电度表的选用要根据负载来确定。也就是说所选电度表的容量或电流是根据计算电路中负载的大小来确定的，容量或电流选择大了，电度表不能正常转动，会因本身存在的误差影响计量结果的准确性；容量或电流选择小了，会有烧毁电度表的可能。一般应使所选用的电度表负载总功率为实际用电总功率的1.25～4倍。所以在选用电度表的容量或电流前，应先进行计算。例如：家庭使用照明灯4盏，约为120 W；使用电视机、电冰箱等电器，约为680 W；试选用电度表的电流容量。由此得：800×1.25=900(w)或800×4=3200(W)，其选用电度表的负载瓦数为900～3200 W之间。选用电流容量为10～15 A的较为适宜。    选用电度表时，除了要考虑电流容量问题，还要注意表的内在质量，特别要注意电度表壳上的铅封是否损坏。一般说来，电度表在出厂前要进行准确性校验。检查合格后，对电度表的可拆部位做铅封，使用者不得私自将铅封打开。若铅封损坏，必须经有关部门重新校验后方可使用。    电度表是用来计量电气设备所消耗电能的仪表，可分为单相电度表和三相电度表，准确度一般为2.0级，也有1.0级的高精度电度表。电度表的外观如图6-1所示。
    图6-1    电度表外形
    图6-2    电度表结构    如图6-2所示，它由电流线圈、电压线圈及铁心、铝盘、转轴、轴承、数字盘等组成。电流线圈串联于电路中，电压线圈并联于电路中。在用电设备开始消耗电能时，电压线圈和电流线圈产生主磁通穿过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器计算耗电的多少。用电量越大，所产生的转矩就越大，计量出用电量的数字就越大。    选好单相电度表后，应进行检查安装和接线。因电度表型号不同，有两种接线方式：图6-3 (a)所示是交叉接线图，图中的①、③为进线，②、④接负载，接线柱①要接火线(L)；这种电度表目前在我国最常见而且应用最多，为了直观，初学者可参照6-3 (b)所示的实物图连接。而图6-4是另一种电度表接线图，图中1、2为进线，3、4为负载线。这种电度表不常使用。

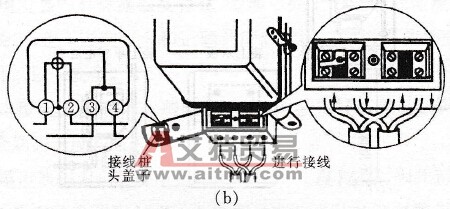

    图6-3    单相电度表交叉接线实物图
    图6-4    单相电度表顺入接线图
