维护与使用电度表的注意事项

    (1)电度表使用的负载应在额定负载的5%～150%之内，如80 A电度表可在4～120 A范围内使用。    (2)电度表运转时转盘从左向右，切断三相电流后，转盘还会微微转动，但不超过一整圈，转盘即停止转动。    (3)电度表的计数器均具有五位读数，标牌窗口的形式分为一红格、全黑格和全黑格×10三种，当计数器指示值为38 225时，一红格的表示为3 822.5 kW·h（度），全黑格的表示为38 225 kW·h（度），全黑格×10的表示为382 250 kW·h（度）。
    图6-7(a)    直接接入式三相电度表实物接线示意图

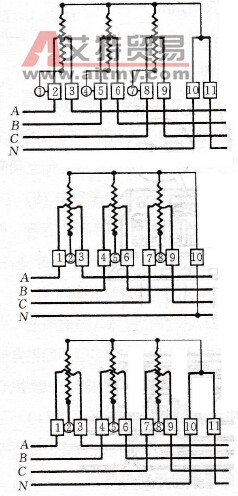

    图6-7(b)    直接接入式三相电度表接线图    (4)电度表需经电压、电流互感器接入时，可以采用0～5级互感器，计数器读数需乘互感器倍率才等于实际电度数。例如，电压互感器的电压比为10000/100 V，电流互感器的电流比为200/5 A，电度表的计数器指示值为38225（本月）-38003（上月）=222 kW·h（度），实际用电量为222×1000/100×200/5=888 000 kW·h（度）三相交流电度表接线线路如图6-7(a) (b)、图6-8所示。

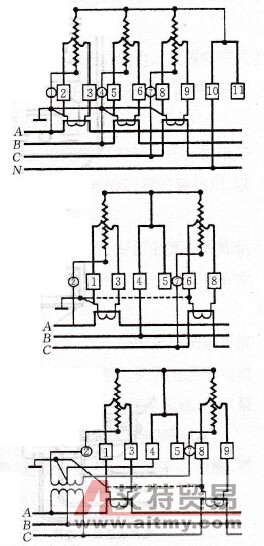

    图6-8    附带互感器三相电度表接线线路
