1000kV交流输电线路交叉跨越及对地距离测量技术

    1000kV交流输电线路交叉跨越及对地距离测量方法如下：    (1)观测站在平地时。如图4-10所示，测量导线对地面垂直距离。将仪器置在观测站M处，将视距尺立在线路与公路交叉点K上，旋平经纬仪目镜十字丝中心对准视距尺，读出水平视距（上、中、下线），测出M至K的水平距离以，再使经纬仪目镜十字丝中心视线瞄准导线弧垂，用正、倒镜测出平均竖直角θ。则导线至地面的垂直距离为    H=atanθ+h式中：H为导线对地的垂直距离；h为经纬仪目镜十字中线的读数。    (2)观测站在高处时。如图4-11所示，视跨尺立在地面K上，使经纬仪目镜十字中线对准尺上的一个整数h，测出θ1角，再瞄准导线测出θ2角，测出观测站至K的水平距离a，则导线至地面的垂直距离为    H=a（tanθ1+tanθ2）+h
    图4-10    观测站在平地时对地距离测量示意图

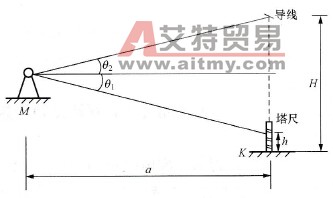

    图4-11    观测站在高处时对地距离测量示意图    (3)观测站在低处时。如图4-12所示，将仪器安置在线路垂直方向观测站M，将视距尺立在导线垂直下方地面K处，经纬仪目镜十字丝中心瞄准视距尺上的一个整数，测出θ1，再使经纬仪目镜十字丝中心瞄准导线测出θ2，同时测出M至K间的水平距离a，则导线对地面的垂直距离为    H=a（tanθ1 - tanθ2）+h    (4)交叉跨越。导线对这些交叉跨越物垂直距离的测量方法基本是相同的，因为它们都是在空中交叉，这里只举跨越弱电线中通信线的测量方法。如图4-13所示，仪器安置在线路与通信线的交叉角的二等分线M点上，视距尺立在两线交叉点的垂直下方K处，经纬仪目镜十字丝中心视线瞄准视距尺，测出M、K间的水平距离，然后仰视通信线测出θ1，再瞄准导线测出θ2，则导线与通信线的垂直距离为    H=a（tanθ1-tanθ2）

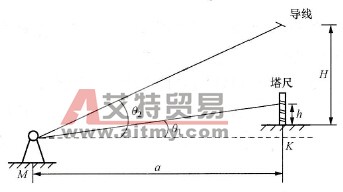

    图4-12    观测站在低处时对地距离测量示意图

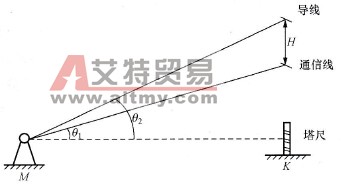

    图4-13    交叉跨越测量示意图    (5)在测量交叉跨越距离的同时，利用三角测距法测出交叉跨越点至跨越档就近塔位的水平距离l1。    (6)测出跨越档的导线弧垂厂。    (7)根据《500kV输电线路运行维护规程》规定的跨越物的限距最高温度，按△f′=计算交叉跨越处的弧垂增量△f′，其中，△f′为计算交叉跨越处的弧垂增量，m；厂为交叉跨越档导线在测量时的弛度，m；l为交叉跨越档档距，m；ldb曲为该耐张段导线的代表档距，m；tmax为最高温度，℃；t为观测时温度，℃；α为导线的膨胀系数。    (8)按公式Hmin=H-△f′计算最小交叉跨越距离Hmin，核对是否符合规程要求。    1000kV交流输电线路的弧垂及交叉跨越测量应注意以下几点：    1)观测站要选在跨越交叉角最大角的二等分线上，导线对地面垂直距离时，测站应设在线路的垂直线上。    2)为了避免竖直角过大，观测站距跨越点的距离为导线对地距离的2～3倍，要因地制宜。    3)线路跨越送、配电线路和弱电线路时，要测两线路中线的交叉点处的竖直角，经纬仪目镜十字丝中心视线要瞄准这两条中线，不要测错。如被跨越送电线路有避雷线时，应测避雷线。    4)要测出交叉点至线路最近杆塔的水平距离，以备计算跨越点导线弛度，要记录测量时气温，以备换算成在最高温度时导线与被跨越物的最小垂直距离。
