1000kV交流输电线路接地装置测量的三极法

    三极法测量杆塔工频接地电阻的电极布置图如图4-1所示，电压极P和电流极C分别布置在离杆塔基础边缘dGC=4/处和dGP=2.5/处，其中，L为杆塔接地装置放射形接地极的最大长度，dGP为接地装置G和电压极P之间的直线距离，dGC为接地装置G和电流极C之间的直接距离。    具体应用中，三极法还可以分为电桥法、比率计法和智能型接地电阻测试仪等。常用的电桥法接线原理如图4-2所示。
    图4-1    三极法测量杆塔工频接地电阻的电极布置图    G-接地装置；P-电压极；C-电流极

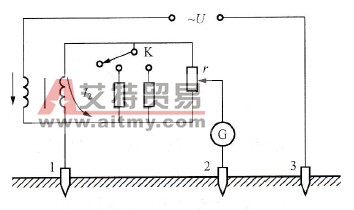

    图4-2    电桥法接线原理图    调节图4-2中r，使检流计指零，此时
     实际的接地电阻测量仪中，取，式中，k为倍率电阻的并联系数，n为电桥倍率，则Rg=nr使用时，调节检流计电流为零后，读取r值，乘以所选择的倍率n，即得被测接地电阻。常用的国产ZG-8型、ZG-28型、ZG-29型等接地电阻测量仪均属此类接线，如ZC-28B型绝缘电阻表输出空载电压为辐值163V、频率117. 3Hz的正弦波。    比率计法的接线原理如图4-3所示。比率计的偏转与流过两个线圈的电流比成比例，比率计指针的偏转刻度由标准电阻值较准，测量时可直接从刻度上读出接地电阻值。MC-07型、MC-08型等接地电阻测量仪即属此类。    智能型接地电阻测试仪接线原理如图4-4所示。测量时，仪器同时测出U和I，由于电压测量装置电阻远大于被测接地电阻和电流极接地电阻，故被测得的U和I即为加被测电阻上的电压和流过被测电阻的电流，然后由R=U/I计算出被测接地电阻。

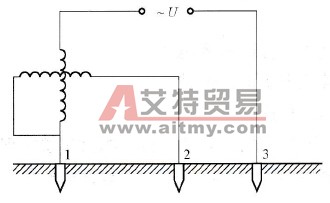

    图4-3    比率计法接线原理图
    图4-4    智能型接地电阻测试仪接线原理图    此类仪器如采用钳形TA测量电流，与接地绝缘电阻表测量方法相比，可不断开架空地线和杆塔引下线即可。智能型接地电阻测试仪也是基于三极法或四极法的测量原理。测量仪将电流、电压与接地电阻的采集处理数字化，其电源由电池提供，无需手摇。各个厂家采用的测量电压与测量频率有所不同。常用的如日本产MODEL4015型（简称M型）接地电阻测试仪在空载开路(E、P、C之间均开路)情况下输出空载电压近似为幅值47. 8V、频率847.5Hz的方波。
