1000kV交流输电线路接地装置测量的四极法

    四极法与三极法的测量原理基本相同。由于三极法电压线与电流线之间的距离较小，电压线与电流线之间的互感会引起测量误差，在测量精度要求较高的情况下可用四极法进行测量。图4-5是消除电压线和电流线之间的互感影响的四极法的接线原理图。图中的四极是指被测接地装置1、测量用电压极2、测量用电流极3、辅助电极4。其中，辅助电极4离被测接地装置边缘的距离d14=300-100，用高输入阻抗电压表测量1、2，1、4和2、4之间的电压。通过电压U12、U14和U24及通过接地装置流入地中的电流I，得到被测接地装置的工频接地电阻为
    式中：U12为被测接地装置1和电压极2之间的电压；U14为被测接地装置1和辅助电极4之间的电压；U24为电压极2和辅助电极4之间的电压；I为通过接地装置流入地中的试验电流。

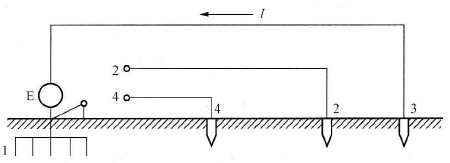

    图4-5    四极法测量工频接地电阻的接线原理图    同时为了减少电压线和电流线之间的互感的影响，可使用架空线的一相作电流线，另外再从地面放一根电压测试线，两根线沿同一方向布线，但应间距一定的距离，最好能大于10m。    在试验中如遇到升电流有困难时，应检查架空线路的导线接头是否接触好，接触电阻是否过大，电流极和电压极的接地是否可靠，如不可靠可在测试电流极和电压极四周加盐水处理。往往进行接地电阻测试时，调压器调到满量程却升不起电流，最后检查是由于试验时所用的架空线路导线弓子拉接头长期失修、氧化，使接头处电阻过大所致，经处理后电流才会升到预定值。
