如何采用低压脉冲测试技术方法测试电缆？

    答：低压脉冲测试方法可用于测试电缆的低阻（短路）与开路故障，也可用于校准电缆的全长和显示电缆中部分接头的位置。    (1)准备工作。根据前面所述情况决定采用脉冲法测试，首先应将电缆三相端头从母盘上拆掉，将仪器放在适合操作的位置，准备好市电220V插座。将仪器所配双色夹子线置于仪器输入/输出端口，将电缆地线找出并用刮刀将地线上的氧化层刮干净，如图8.43所示。
    图8.43    脉冲法接线图    (2)仪器操作。接通交流220V电源，将双色夹分别夹在电缆地线和故障相上，有时也可以将其他相作为地线使用。打开电源开关待仪器自检完成进入仪器监控程序，即屏幕显示“欢迎使用，GYG-Ⅲ电缆故障，测试仪”字样，如图8.44所示。

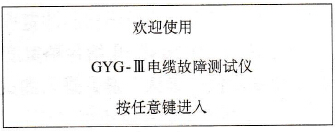

    图8.44    第一界面    按任意键（“复位”键除外）进入第二界面，如图8.45所示。

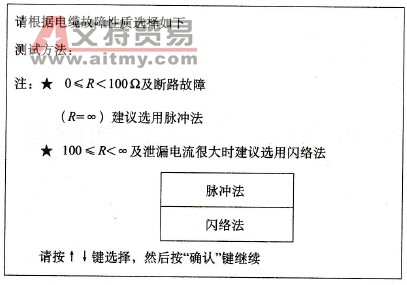

    图8.45    第二界面    进入第二界面后可选择“脉冲法”测试状态，选定后按“确认”键进入第三界面，如图8.46所示。

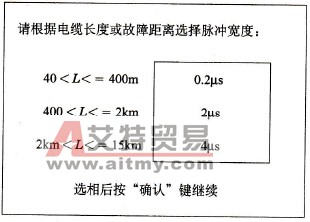

    图8.46    第三界面    在第三界面中可根据电缆情况选择不同脉冲宽度，电缆情况可以电缆全长为依据，也可以从“0.2μs”开始各种宽度都测一下，看一下情况。选定好脉冲宽度后按“确认”键，进入测试界面，如图8.47所示。

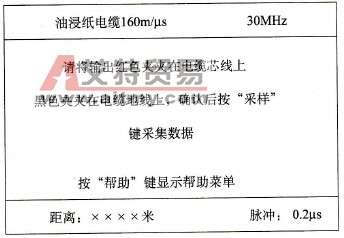

    图8.47    测试界面    进入测试界面后，按“采样”键采集波形。    进入测试界面后可以调出帮助菜单，对所测电缆进行选择，选择不同电缆，屏幕上方会有不同显示。电缆类型确定后按“采样”键，屏幕出现图8.48所示波形，表示电缆故障点为开路故障。如果所采集波形如图8.49所示，电缆故障点为短路故障。
    图8.48    开路故障波形
    图8.49    短路故障波形    如果所采集的波形与图示不同，可一边按“采样”键，一边调节“振幅”旋扭，直到波形接近图示波形为止。也可结合“波形全貌”观察回波是否在后面，如果是，可以采用波形压缩，也可在测试时让第二竖线游标向后走使屏幕滚动显示反射波位置。    当波形调整好后，按“测试”键，屏幕会自动将第一、第二竖线游标卡在起始拐点与故障拐点上，同时屏幕下方距离显示为故障点或电缆全长距离。如果反射波拐点不是很好可利用卜一光标键将第二游标手动移动到反射波拐点上。    如果起始波与反射波同向，为开路故障；反之，起始波与反射波反向，为短路故障。    测试结束后可按“确认”键，再按“帮助”键。弹出帮助菜单，对测试结果进行“存储”或“打印”。
