如何用直闪法测试电缆？

    答：直流高压闪络测试方法（简称直闪法），主要用于测试闪络性高阻故障，也可以测试一些阻值较高的泄漏性故障。    (1)准备工作。直流高压闪络法的基本测试原理是：利用外部设备给故障电缆上施加一直流负高压，当故障点承受不了这样的高压时，就会产生闪络电弧，根据电弧产生的电波，就可测试出故障点的位置。接线方法如图8.50所示。
    图8.50    直闪法接线图    图中，VT为0～240V自耦调压器，容量根据PT容量而定；PT是高压试验变压器，要求容量大于1.5kV·A；D是高压硅堆；C为高压隔直电容，要求容量应大于1μF，耐压应高于30kV；R1为大功率电阻，阻值为20kΩ～40kΩ；R2为保护电阻，其阻值为500Ω。    (2)仪器操作。按图8.50所示连接外部线路，先升压几次确认连线无误后，再将GYG-Ⅲ型电缆故障测试仪接入R2两端（此接线该套设备已设计好）。将仪器的接地端子直接独立地接在电缆钢带上。    打开仪器电源开关，参照脉冲法测试步骤，当屏显进入第二界面，可选择“闪络法”测试，当仪器进入测试界面，并且屏幕右下方工作状态显示为“闪络法”，则可以弹出帮助菜单，对电缆参数进行选择，确定后按“采样”键，此时仪器处于等待状态，外部设备开始升压，在电缆被击穿的瞬间仪器屏幕上就会显示被采集的波形。    (3)波形采集与分析。当屏幕显示波形后，可与直闪法标准波形进行比较，如图8.51所示，如果不一样可结合“水平调节”、  “振幅调节”两个电位器，一边按“采样”，一边调节电位器，直到波形接近标准波形为止。

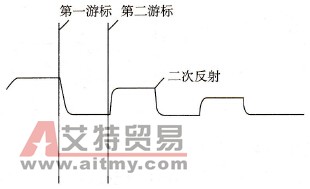

    图8.51    直闪法测试波形    按“测试”键，屏幕上会自动出现第一竖线游标，按光标右移→键，将第一游标停在故障波形起点。按“确认”键，再按光标右移→键，将第二游标停在故障波形拐点上，此时屏幕下方故障距离显示为故障点与测试端的实际距离。    读数完毕后可按“确认”键，再按“帮助”键弹出帮助菜单，可以执行帮助菜单上所列各项功能。
