如何用冲L法测试电缆？

    答：冲击直流高压电感测试法简称“冲L法”，适用于测试一切泄漏性高阻故障，对闪络性高阻故障也能进行满意的测试，被称为“万能测试法”。    (1)准备工作。冲击直流高压电感测试法的基本测试原理是：由直流高压设备所产生的直流高压，首先给储能电容C充电，当电容充电到一定值（这个值取决于放电间隙的大小），就会击穿放电球间隙，击穿后瞬间给故障电缆施加一个冲击电压，这个冲击电压迫使故障点击穿，产生闪络电弧，同时产生一电波信号，利用测试仪在测试端采集此波形，根据波形的传输情况来分析判断故障点。其外部接线方法如图8.52所示。
    图8.52    冲L法测试接线图    图中，VT为0～240V自耦调压器，容量根据PT容量而定；PT为高压发生器，容量大于1.5kV·A；D为整流硅堆；C为高压储能电容，容量大于1μF，耐压高于30kV；JS为放电球间隙，通过调节其间隙大小来改变加到电缆上的直流冲击电压；L为取样电感，其值为几个微亨到几十个微亨；R1、R2为分压保护电阻。    (2)仪器操作。按图8.52所示连接外部线路，先将放电间隙调小一些，使电压升到10000V左右，如果故障点还没有被击穿，再调节间隙提高冲击电压，直到故障点被击穿为止。将仪器的接地端子直接独立地接在电缆钢带上，将取样箱按图与仪器相连。    打开仪器电源开关，参照脉冲法测试步骤，当屏显进入第二界面，选择“闪络法”测试，仪器进入测试界面，并且屏幕右下方工作状态显示为“闪络法”。然后让仪器弹出帮助菜单，对电缆参数进行选择，确定后按“采样”键，此时仪器处于等待状态，外部设备开始升压，在电缆被击穿的瞬间，仪器屏幕上就会显示被采集的波形。    (3)波形采集与分析。当屏幕显示波形后，可与冲闪标准波形进行比较，如果不一致，可结合“水平调节”、“振幅调节”旋扭，一边按“采样”键一边调节旋钮，直到波形接近标准波形为止，如图8.53~图8.55所示。

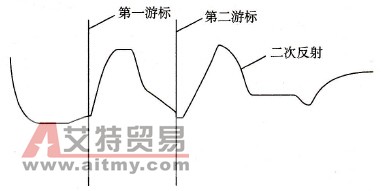

    图8.53    冲闪波形

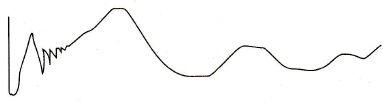

    图8.54    冲闪全貌
    图8.55    冲闪没有放电波形    值得注意的是，当屏幕显示波形后，首先要看屏幕下方的全貌波形。如果全貌波形没有余弦大振荡波形，就说明故障点没有放电，应提高冲击电压或加大储能电容。一定要使故障点放电，否则将对分析波形造成很大误差。    当采集到正确波形后，按“测试”键，屏幕显示第一游标，将第一游标卡在起始拐点上，再按“确认”键，利用光标右移→键将第二游标卡在故障拐点上，此时屏幕下方故障距离显示为故障点距离测试端的距离。
