如何进行TT系统的故障回路阻抗测量？

    答：(1)TT系统的故障回路阻抗由以下各阻抗组成：    ·电源变压器二次绕组的阻抗。    ·从电源变压器到故障位置的相线电阻。    ·从故障位置到接地极的保护导体电阻。    ·接地电阻R。    ·电源变压器接地系统电阻R。    (2) TT系统的故障回路阻抗测量方法。TT系统的故障回路阻抗测量接线方法如图8.12所示。
    图8.12    TT系统故障回路阻抗测量方法    (3)技术指标。TT系统中每个回路应满足：    RA≤50/Ia式中，RA为接地电阻R和保护导体电阻之和，最大接触电压50V；Ia为使保护装置在5s内自动跳脱的电流。    当保护装置是剩余电流设备( RCD)时，Ia即为额定剩余电流I△n。其关系见表8.4。    表8.4    RCD与RA的对应值
    图8.13所示是依据国际标准IEC60364，检验TT系统保护装置的例子。

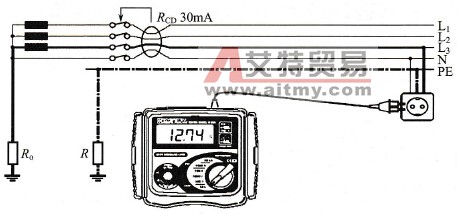

    图8.13    检验TT系统保护装置示例    这个例子最大值为1667Ω，回路测试仪读数为12.74Ω，这表明符合条件RA≤50/Ia。
