如何进行TN系统的故障回路阻抗测量？

    答：(1)TN系统的故障回路阻抗由以下各阻抗组成：    ·电源变压器二次绕组的阻抗。    ·从电源变压器到故障位置的相线电阻。    ·从故障位置到电源变压器的保护导体电阻。    ·接地电阻R。    ·电源变压器接地系统电阻R。    (2) TN系统的故障回路阻抗测量方法。TN系统的故障回路阻抗测量接线方法如图8.14所示。

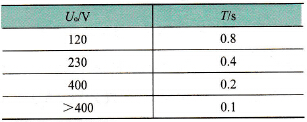

    图8.14    TN系统故障回路阻抗测量方法    (3)技术指标。依据国际标准IEC60364，TN系统中每个回路应满足：    Zs≤Uo/Ia式中，Zs为故障回路阻抗；Uo为相与地之间的额定电压；Ia为按照表8.5设定时间内使保护装置自动跳脱的电流。    表8.5    保护装置自动跳脱电流

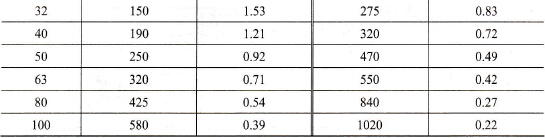

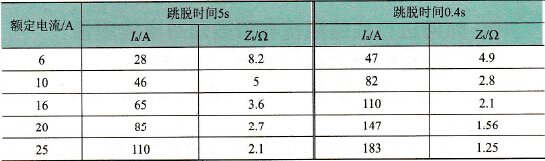

    在TN系统中，当电源电压Uo=230V时，保护装置为熔丝，Ia和最大Zg值见表8.6。    表8.6    Ia和最大Zs值

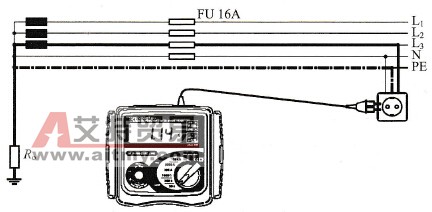

    图8.15所示是依据国际标准IEC60364，检验TN系统保护装置的例子。
    图8.15    检验TN系统保护装置举例    在这个例子中，Zs最大值为2.1Ω（16A熔丝，0.4s），回路测试仪读数为1.14Ω（或故障电流量程挡读数为202A），这表明符合条件Zs≤Uo/Ia。    总之，Zs值1.14Ω小于2.1Ω（或故障电流202A大于Ia值110A），说明保护装置是正常的。
