电路如图1所示,KI1为过电流继电器,KI2为欠电流继电器,R3为放电电阻,其他电器元件的作用与前文图1相同。

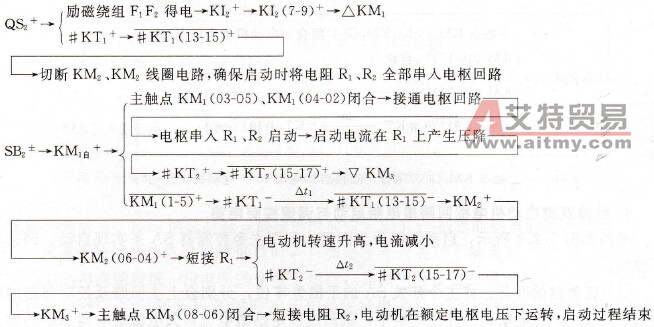

图1 他励直流电动机串电阻单向运行启动控制电路(二) (1)串电阻启动。合上电动机电枢电源开关QS1、励磁绕组与控制电路电源开关QS2,接通电源。
(2)停止。SB1±→KM1-、KM2-、KM3-→M-。 (3)电路保护环节。该电路由过电流继电器KI1实现电动机过载和短路保护;欠电流继电器KI2实现电动机欠磁场保护;电阻R3与二极管VD构成电动机励磁绕组断开电源时产生的感应电动势的放电回路,以免产生过电压。
