并励直流电动机的正、反向运转控制电路

    并励直流电动机常采用电枢反接法来实现正反转，这种方法是保持磁场方向不变而改变电枢电流方向，使电动机反转，其控制电路如图1所示。SB2、SB3分别为正、反转启动按钮。合上电源开关QS，接通电源。

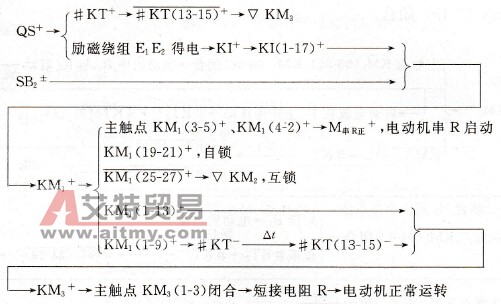

    图1    并励直流电动机的正、反转控制电路    (1)正转启动。
    (2)正转停止。按下SB1即可。    (3)反转启动与停止。与正转启动、停止类同，不再赘述。
