他励直流电动机的正、反向运转启动控制电路

    图1为改变直流电动机电枢电压极性实现电动机正反向运转的电路，KM1、KM2为正、反转接触器，KM3、KM4为短接电枢电阻接触器，KT1、KT2为时间继电器，KI1为过电流继电器，KI2为欠电流继电器，R1、R2为启动电阻，R3为放电电阻，SB2为正转启动按钮，SB3为反转启动按钮，SQ1为反向转正向行程开关，SQ2为正向转反向行程开关。该电路按时间原则分两级启动，启动后，电动机将按行程原则自动实现电动机的正、反转，拖动运动部件实现自动往返运动。    电路工作过程（以电动机正转运行变反转运行为例）：合上开关QS1、QS2，接通电源。

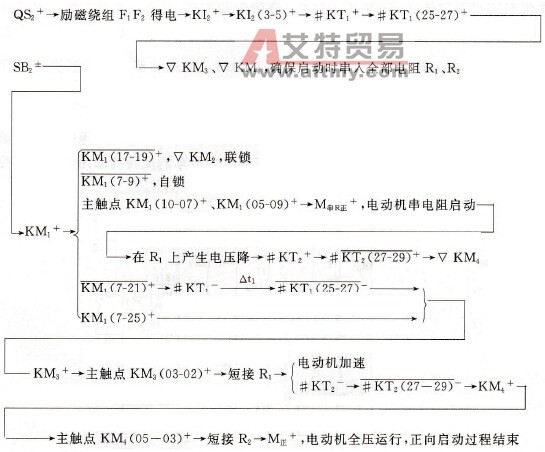

    图1    他励直流电动机的正、反向运行启动控制电路    (1)正转启动、正向移动。

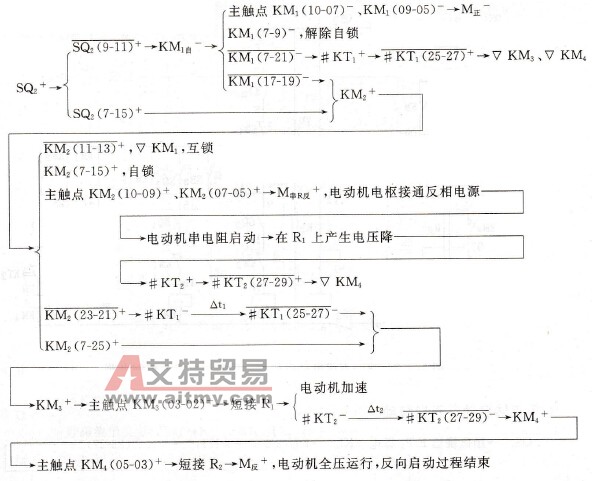

    电动机在作正向运转并拖动运动部件正向移动时，当运动部件上的撞块压下行程开关SQ2时：
    电动机在作反向运转并拖动运动部件反向移动时，当运动部件上的撞块压下行程开关SQ1时，其动作过程与正向动作过程类同，不再赘述。
