串励直流电动机正、反向运转控制电路

    串励直流电动机常采用励磁绕组反接法来实现正、反转，该方法是保持电枢电流方向不变而改变励磁电流方向使电动机反转，内燃机车和电力机车的反转均采用该法，其控制电路如图1所示。合上电源开关QS，接通电源。

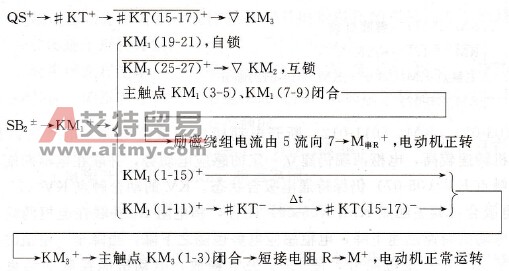

    图1    串励直流电动机正、反向运行控制电路    (1)正转启动。
    (2)正转停止。SB1±→KM1-、KM2-→M-。    (3)反转启动与停止。与正转类同。
