如何用泄漏电流钳形表测量交流电压？

来源：艾特贸易2017-06-04

简介答： (1) 将量程开关设置到 600V 位置。 (2) 将端口盖旋钮下滑，打开 COMMON 端口。如图 8.25 所示，输出端、外部电源端与 COMMON 端不能同时使用，具体使用情况见表 8.8 。其目的是为了避

    答：(1)将量程开关设置到600V位置。    (2)将端口盖旋钮下滑，打开COMMON端口。    如图8.25所示，输出端、外部电源端与COMMON端不能同时使用，具体使用情况见表8.8。其目的是为了避免电击事故及损坏仪器。
输出端口     图8.25    输出端口    表8.8    端口盖位置及功能

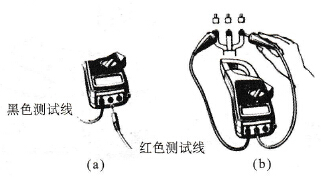

    (3)将红色测试线插入VOLT端，黑色测试线插入COMMON端，如图8.26( a)所示。    (4)将测试线的另一端接入被测回路。读取显示读数，如图8.26(b)所示。
交流电压测量     图8.26    交流电压测量
