单向运转串电阻启动的能耗制动电路

    电路如图1所示，KM1为线路接触器，KM2、KM3为短接启动电阻接触器，KI1为过电流继电器，KI2为欠电流继电器，KT1、KT2为断电延时时间继电器，KM4为制动接触器，KV为电压继电器。

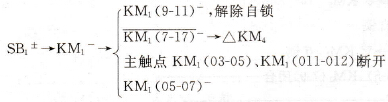

    图1    直流电动机单向运转能耗制动电路    (1)启动。电动机启动时电路工作情况不再赘述。    (2)停车制动。
    主触点KM1 (03-05)、KM1 (011-012)断开电动机电枢直流电源，电动机以惯性旋转。由于此时电动机转速较高，电枢两端仍建立一定的感应电动势，并联在电枢两端的电压继电器KV经自锁触点KV (05-07)仍保持通电吸合状态。KV的动合触点KV (17-19)仍闭合，使KM4得电吸合，其主触点KM4（05-09）闭合，将电阻R4并联在电枢两端，电动机实现能耗制动；电动机转速迅速下降，电枢感应电势也随之下降，当降至一定值时KV释放；其动合触点KV (17-19)复位断开，使KM4失电释放，电动机能耗制动结束，自然停车。
