如何进行定子绕组的重绕？

    单相绕组的重绕，与三相绕组相似。其步骤是：①记录各项数据；②拆除旧绕组；③配置槽绝缘；④嵌线及连接；⑤检查试验；⑥浸漆与烘干。    (1)记录各项数据    记录数据是修理单相电动机时的重要一环，若疏忽这一步，往往会使修理工作遇到不必要的困难，应记录的数据如下。    ①铭牌的各项数据及极数。    ②绕组（包括主副绕组）形式及节距。    ③每个线圈的尺寸及匝数（注意单相电动机有时各线圈的尺寸及匝数不相同）。    ④接法（串联或并联，启动装置接线位置）。    ⑤槽绝缘种类及尺寸。    (2)绕嵌工艺    绕组的重绕有手绕、模绕及束绕三种方法。在绕嵌前将机内清理干净，放好槽绝缘。再进行嵌线。    ①手绕法。手绕法是用手工将导线一匝一匝地绕入槽内，一个线圈的匝数绕足后，然后绕第二个线圈。对同心式绕组，先绕最里面的线圈，然后依次向外，直到一个极的全部线圈绕完为止。边绕边注意端部尺寸及形状，防止端部过高，影响副绕组的嵌放。    单叠绕组及同心式绕组都可用手绕法绕嵌，但操作不方便，工作效率较低。一般在局部更换绕组时采用。    ②模绕法。模绕法的工艺与三相电动机相似。先在金属或木质线模上绕好线圈，然后按顺序将线圈嵌入槽内。线模尺寸的大小，以最小线圈的直线部分两端伸出铁芯的长度大于6mm，最大线圈的端部不致与端盖相碰为度。单叠绕组的线模与三相电动机的相似，绕制及嵌线方法亦相同。同心式线圈的线模如图1所示，因单相电动机的线圈较小，每个线圈的线模做成整体式，模芯出成斜度以便于将线圈取下，三块线模用螺杆夹紧。绕制时，先从最小的线圈绕起，再绕较大的线圈，全部绕好后，卸下用纱带扎好。嵌线时也是从最小的线圈开始嵌，嵌好后包好槽绝缘。打入槽楔，然后垫上主副绕组端部之间的绝缘，将端部整理好。
    图1   同心式线圈的线模    ③束绕法。当正弦绕组的三个同心线圈的匝数比为1：2：1，且线径小于0.72mm时，可采用束绕法绕制。对分相式电动机，副绕组导线较细，且嵌于主绕组的上面，也采用束绕法绕嵌，以简化工艺。    如图2所示，先绕一个适当的预备线圈。其匝数等于每极匝数的25%，长度为三个线圈长度之和，然后按图3的步骤绕嵌。绕嵌时，由内至外，线圈两端要随时拉住，紧贴铁芯进行绞扭，每次扭转方向应与上一次相反，直到一个磁极的线圈嵌完为止。扭转方向交替变换可防止绞结现象。减少绕嵌困难，使绕组端部整齐美观。

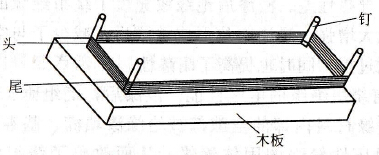

    图2    绕制预备线圈
    图3    束绕方法
