什么是单相异步电动机的启动装置？

    除电容运转式电动机和罩极式电动机外，一般单相异步电动机在启动结束后辅助绕组都必须脱离电源，以免烧坏。因此，为保证单相异步电动机的正常启动和安全运行，就需配有相应的启动装置。    启动装置的类型有很多，主要可分为离心开关和启动继电器两大类。图1所示为离心开关的结构。离心开关包括旋转部分和固定部分，旋转部分装在转轴上，固定部分装在前端盖内。其工作原理如图2所示，它利用一个随转轴一起转动的部件——离心块。当电动机转子达到额定转速的70%～80%时，离心块的离心力大于弹簧对动触点的压力，使动触点与静触点脱开。从而切断辅助绕组的电源，让电动机的主绕组单独留在电源上正常运行。
    图1    离心开关结构示意

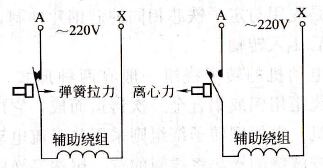

    图2    离心开关工作原理    离心块结构较为复杂，容易发生故障，甚至烧毁辅助绕组。而且开关又整个地安装在电动机内部，出了问题检修也不方便。故现在的单相异步电动机已较少使用离心开关作为启动装置，转而采用类型多样的启动继电器。启动继电器一般装在电动机机壳上面，维修、检查都很方便。常用的继电器有电压型、电流型、差动型三种。
