两台互为备用电动机共用断相保护电路
来源:艾特贸易2017-06-04
简介电路如图 1 所示。 图 1 两台互为备用电动机共用断相保护电路 若由于某种原因造成电动机 M1 断相运行,这时接触器 KM1 或中间继电器 KA 任意一个失电释放,都可以使电动机 M1 停转,从

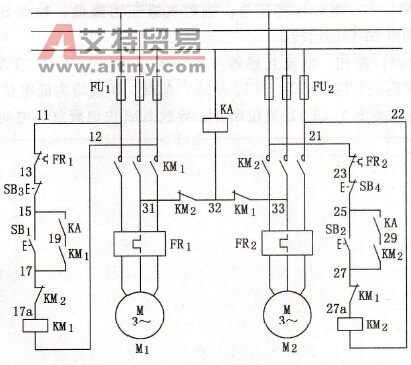

电路如图1所示。
图1 两台互为备用电动机共用断相保护电路 若由于某种原因造成电动机M1断相运行,这时接触器KM1或中间继电器KA任意一个失电释放,都可以使电动机M1停转,从而避免电动机M1由于断相运行而烧毁。M2控制电路的工作原理和M1一样。 当KM1得电吸合,M1得电运转时,也可启动M2。此时,必须先按下停止按钮SB3,KM1立即失电释放,其主触电断开,M1停转;然后按下按钮SB2,KM2才能得电吸合,M2才能启动。分析如下:由于KM1失电释放,KM1的动断触点KM1 (32-33)、KM1 (27-27a)复位闭合,这时按下按钮SB2,使KA得电吸合,KM2得电吸合,KA的动合触点KA (25-29)闭合,又KM2的动合触点KM2 (29-27)闭合,将KM2锁住。这样可以保证始终只有一台电动机运行。
