绕线式感应电动机的凸轮控制器控制电路

    电路如图1所示，SA为凸轮控制器，零位时，其触点SA5～SA7闭合，为控制电路的接通准备了条件。SA5、SA6、SA7用于保证操作手轮必须在零位时，才能逐级启动，这样做可避免电动机直接启动。SA5、SA6是为配合限位开关SQ1、SQ2的可靠动作而设置的。

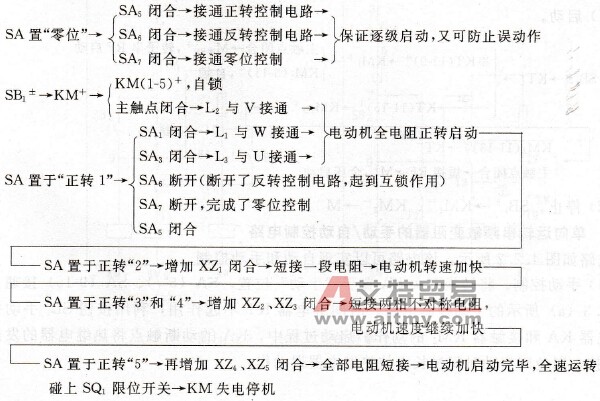

    图1    绕线式异步电动机的凸轮控制器控制线路    凸轮控制器各触点的闭合顺序，采用不平衡式短接电阻的方法。该电路一般适用于吊车、卷扬机等机械。工作时，先将凸轮控制器置于零位，合上电源开关QS。    (1)正转启动。
    (2)停机。将手柄SA扳回零位即可实现。再按下SB2准备下次启动。    (3)反转启动。当手柄扳到反转的“1”～“5”位置时，SA2、SA4闭合，三相电源相序改变，电动机反转；SA6闭合，接通反转控制电路，接触器KM继续工作；当反向运行碰上SQ2限位保护开关时停机。SA反转启动短接电阻的动作过程与正转类同。
