单向运转串频敏变阻器启动控制电路

    频敏变阻器具有阻抗能够随着转子电流频率的下降而自动减小的特性。    电动机转子串接频敏变阻器启动的控制线路如图1所示。图中KM1为电源接触器，KM2为短接频敏变阻器接触器，KT为启动时间继电器。合上电源开关QS，接通三相电源。

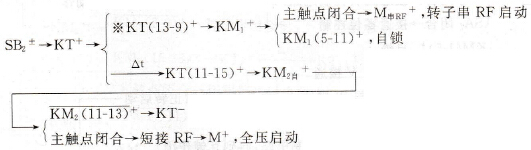

    图1    单向运转串频敏变阻器启动控制电路    (1)启动。
    (2)停止。SB1±→KM1-、KM2-→M-。
