单向运转串频敏变阻器的手动/自动控制电路

来源：艾特贸易2017-06-04

简介电路如图 1 所示，该电路可以实现自动和手动控制。 (1) 手动控制。将转换开关 SA 置于手动位置， SA (5-7) 、 SA (9-15) 接通，则得图 2(a) 所示的手动控制电路，时间继电器 KT 不起作用，利

    电路如图1所示，该电路可以实现自动和手动控制。    (1)手动控制。将转换开关SA置于“手动”位置，SA (5-7)、SA (9-15)接通，则得图2(a)所示的手动控制电路，时间继电器KT不起作用，利用按钮SB3手动控制中间继电器KA和接触器KM2的动作。启动过程中，KA的动断触点将热继电器的发热元件FR短接，以免因启动时间过长而使热继电器误动作。
单方向运行串频敏变阻器的手动/自动控制电路     图1    单方向运行串频敏变阻器的手动/自动控制电路

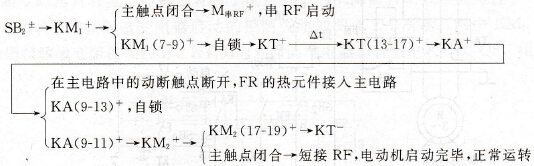

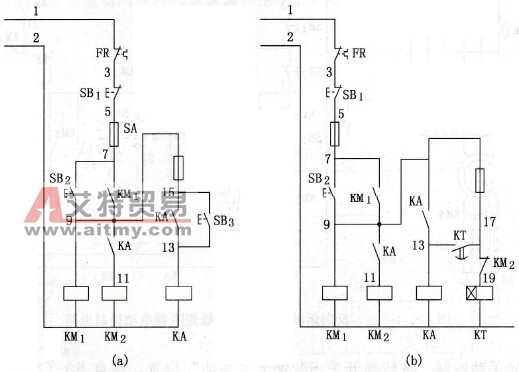

图1的分解电路     图2    图1的分解电路    (2)自动控制。将转换开关SA置于“自动”位置，SA (5-7)、SA (9-17)闭合，则得图2(b)所示的自动控制电路。
    (3)停机。无论“自动”还是“手动”，按下SB1即可实现停机。
