吸收式制冷机的分类

    依靠吸收器一发生器组的作用完成制冷循环的制冷机称为吸收式制冷机。常见的吸收式制冷机如图4-16所示。    吸收式制冷机用二元溶液作为工质，其中低沸点组分用做制冷剂，即利用它的蒸发来制冷；高沸点组分用做吸收剂，即利用它对制冷剂蒸气的吸收作用来完成工作循环。    吸收式制冷机主要由几个换热器组成（图4-17）。二元溶液在发生器中被加热，产生的制冷剂蒸气进入冷凝器（即凝汽器），被冷凝成液体，经节流阀降压后送入蒸发器中蒸发制冷，使冷媒水（载冷剂）温度降低，通过冷媒泵（冷冻泵）可供给用户用以制冷。在发生器中制冷剂含量减少后的溶液（称为吸收液），流经溶液换热器被冷却并经溶液节流阀降压后进人吸收器，与从蒸发器来的制冷剂蒸气相混合，并吸收这些蒸气而形成制冷剂含量较多的溶液，再由溶液泵升压后流经溶液换热器与吸收液进行热交换，然后进入发生器继续使用。

    图4-16    常见的吸收式制冷机
    图4-17    吸收式制冷机的工作原理    常用的吸收式制冷机有氨水吸收式制冷机和溴化锂吸收式制冷机两种。    1)氨水吸收式制冷机    用氨水溶液作为工质，其中氨用做制冷剂，水用做吸收剂。单级（只有一个吸收器）氨水吸收式制冷机（图4-18）的工作原理与图4-17相同，只是根据氨水溶液的特性在发生器的上部装有精馏塔和分凝器，用来提高氨蒸气的纯度。单级氨水吸收式制冷机的蒸发温度一般可达-30℃左右；两级吸收（用两个吸收器）的蒸发温度则更低，可达-60℃。    氨水吸收式制冷机由于蒸发温度较低，可用于冷藏和工业生产过程，在化学工业中曾被广泛应用。但这种制冷机设备较笨重，金属消耗量大，需要使用较高压力的加热蒸气；且氨有毒性，对有色金属起腐蚀作用，故应用日渐减少。

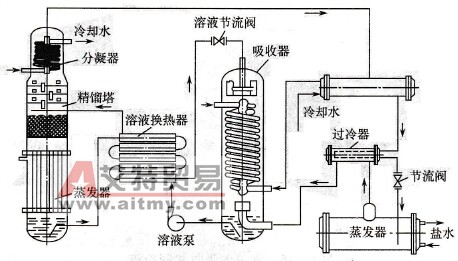

    图4-18    单级氨水吸收式制冷机系统    在家用冰箱中还使用一种吸收一扩散式制冷机，它也用氨水溶液作为工质，并充有氢气起平衡压力的作用。这种制冷机可用电或煤油加热，无运动部件，使用方便，且无噪声。    2)溴化锂吸收式制冷机    溴化锂吸收式制冷机是1945年研制成功的，它可以利用低温位热能，又有较高的热力系数（单级的热力系数为0.7左右），故发展较快，在一些国家中已被普遍用于空气调节等方面。溴化锂吸收式制冷机有多种类型，如两级发生的溴化锂吸收式制冷机，它可有效地利用高压加热蒸汽；两级吸收的溴化锂吸收式制冷机，它可有效地利用低温位热能；直燃式溴化锂吸收式制冷机，可利用油或煤气的燃烧直接加热等。
