中间继电器控制的正、反向运转反接制动控制电

    电路如图1所示，KM1、KM2分别为正、反向接触器，KM3为反接制动时接入限流电阻的接触器。速度继电器KS有两副触点，当正转时，触点KS (17-19)闭合，为KM2得电进行反接制动作准备；当反转时，触点KS (17-13)闭合，为KM1得电进行反接制动作准备。

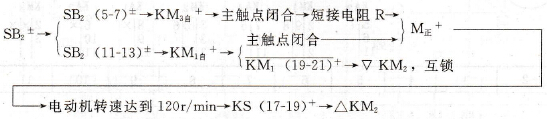

    图1    中间继电器控制的正、反向运转反接制动控制电路    (1)正向启动。

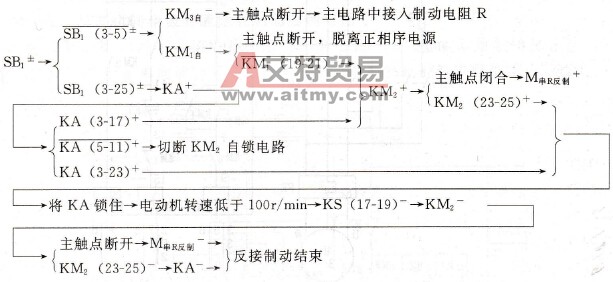

    (2)停车制动。
