复合按钮控制的单向运转全波整流能耗制动电路

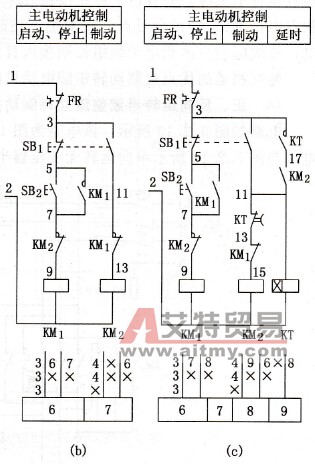

    图1(a)、(b)为用复合按钮控制的单向运转全波整流能耗制电路，KM1为单向运转接触器，KM2为能耗制动接触器，其主触点将电动机两相定子绕组接入直流电源进行能耗制动，KT为时间继电器，T为整流变压器，UR为桥式整流电路。电位器RP的用于调节制动电流的大小。

    图1    单向运转全波整流能耗制动电路    (1)启动。

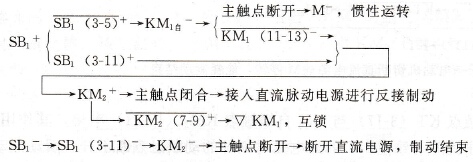

    (2)停车制动。
