时间继电器控制的单向运转全波整流能耗制动控

    电路如图1(a)、(c)所示，KT为通电延时时间继电器。KM2主触点将电动机两相定子绕组接入直流电源进行能耗制动，电动机转速迅速降低；当转速接近零时，时间继电器KT延时时间到，其延时断开的动断触点断开，使KM2、KT相继失电释放，能耗制动结束。KT的整定应保证在电动机完全停转后切断直流电源。

    图1    单向运转全波整流能耗制动电路    (1)启动。

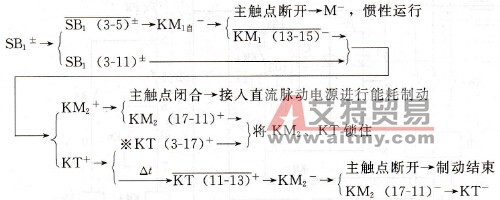

    (2)停车制动。
