单向运转点动与长动能耗制动控制电路

来源：艾特贸易2017-06-04

简介电路如图 1 所示， SB1 为停止按钮， SB2 为长动启动按钮， SB3 为点动启动按钮。图 1 单向运转点动与长动能耗制动控制电路 (1) 长动启动。 (2) 长动停车制动。注：通过 SB1 (3-13) 、 SB

    电路如图1所示，SB1为停止按钮，SB2为长动启动按钮，SB3为点动启动按钮。

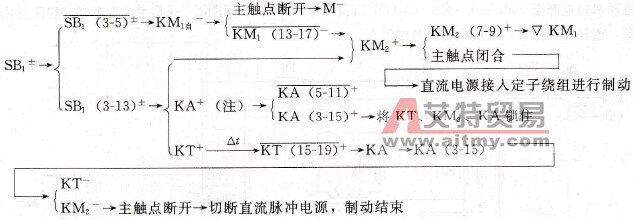

    图1    单向运转点动与长动能耗制动控制电路    (1)长动启动。    (2)长动停车制动。
    注：通过SB1 (3-13)、SB3 (13-15)、KT (15-19)而闭合。    (3)点动启动与制动。按下SB3，进行点动启动；松开SB3进行能耗制动。
    注：通过KA (3-15)。
