速度继电器控制的正、反向运转的能耗制动控制

    电路如图1所示，KM1、KM2为电动机正、反向运转接触器，KM3为能耗制动接触器，KS为速度继电器。

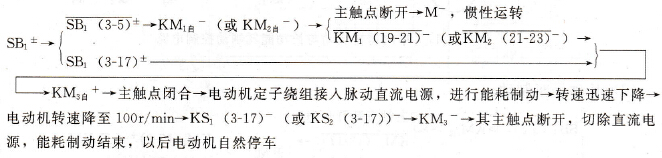

    图1    速度原则控制电动机正、反向运转能耗制动电路    (1)启动。    合上电源开关QS，根据需要按下正转或反转启动按钮SB2或SB3，相应接触器KM1或KM2得电吸合并自锁，电动机启动运转；相应的辅助动断触点KM1 (13-15)或KM2 (9-11)断开，使相反方向接触器KM2或KM1不能得电吸合，实现互锁。当电动机转速超过120 r/min时，速度继电器相应的正向或反向触点KS1 (3-17)或KS2 (3-17)闭合，为停车接通KM3实现能耗制动作准备。    (2)停车制动。
