时间继电器控制正、反向运转能耗制动控制电路

    电路如图1所示，KM1、KM2为电动机正、反向运转接触器，KM3为能耗制动接触器，KT为通电延时时间继电器。

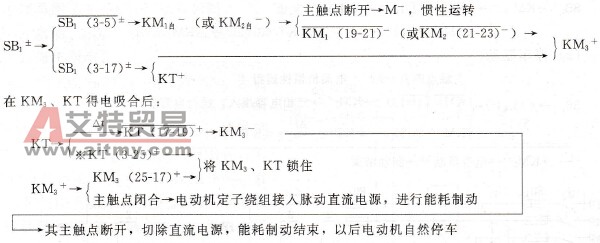

    图1    时间继电器控制的正、反向运转能耗制动控制电路    (1)启动。    合上电源开关QS，根据需要按下正转或反转启动按钮SB2或SB3，相应接触器KM1或KM2得电吸合并自锁，电动机启动运转；相应的辅助动断触点KM1(13-15)1或KM2 (9-11)断开，使相反方向接触器KM2或KM1不能得电吸合，实现互锁。    (2)停车制动。
