电容制动控制电路（一）

    电容制动又称自激发电机制动。反接制动与能耗制动均需外界供给一定的能量，而电容制动则无需外界能量。    电动机切断电源进行电容制动时，转子以惯性旋转，而转子存有剩磁，这一旋转的转子磁场切割电动机定子绕组，在定子绕组中产生感应电动势，在定子RC电路中流过电容电流，该电容电流流过定子绕组建立磁场。由于电路没有能量注入，因此随着转子旋转，其动能转化为电能向定子输入并在RC中消耗掉，使电动机很快停转。
    图1    电容制动控制电路    图1(a)、(b)为三相电容制动电路，KM1为线路接触器、KM2为制动接触器、KT为制动用断电延时时间继电器，C为制动电容，R为放电电阻。    (1)启动。

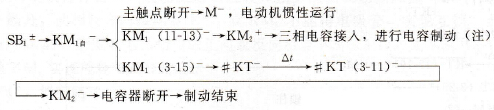

    (2)停车制动。
