按钮控制的双速电动机变速控制电路

来源：艾特贸易2017-06-04

简介双速电动机三角形双星形变换控制电路如图 1(a) 、 (b) 所示。图中主电路接触器 KM1 的主触点闭合，构成三角形连接； KM2 和 KM3 的主触点闭合构成双星形连接。 SB1 为停止按钮， SB2 、

    双速电动机三角形双星形变换控制电路如图1(a)、(b)所示。图中主电路接触器KM1的主触点闭合，构成三角形连接；KM2和KM3的主触点闭合构成双星形连接。SB1为停止按钮，SB2、SB3分别为高、低速启动按钮。
按钮控制的双速电动机变速控制电路     图1    按钮控制的双速电动机变速控制电路    (1)低速运行控制。

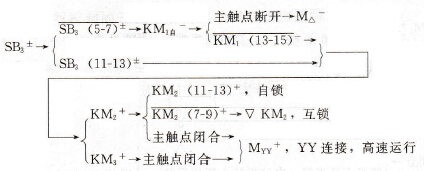

    (2)高速运行控制。如需要转为高速，按下SB3：
    电动机定子绕组作YY连接，并且电源相序已改变，以高速同方向旋转。    (3)停止。SB1±→KM1-（或KM2-、KM3-）→M△-（或MYY-）。
