转换开关-时间继电器控制的双速电动机变速控制

    电路如图1(a)、(d)所示。图(b)和图(c)的控制电路用于小功率电动机，图(d)的控制电路是用于较大功率的电动机，选择开关SA选择低速运行或高速运行。SA位于“1”的位置选择低速运行时，接通KM1线圈电路，直接启动低速运行；SA位于“2”的位置，选择高速运行时，首先接通KM1线圈电路低速启动，然后由时间继电器KT切断KM1线圈电路，同时接通KM2和KM3线圈电路，电动机自动由低速切换到高速。电路工作过程如下：

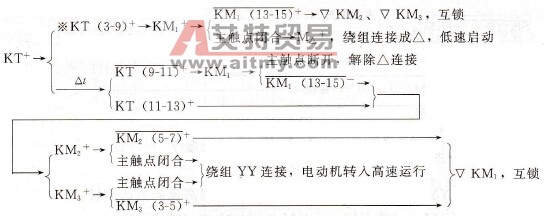

    图1    按钮控制的双速电动机变速控制电路    (1)选择低速运行。将转换开关SA置于低速位置，则触点SA (1-3)闭合、SA(1-11)断开，使KM1得电吸合，其主触点闭合，电动机接成△低速运行，同时其辅助动触点KM1(13-15)断开，使KM2、KM3、KT不能得电，实现互锁。    (2)选择高速运行。将转换开关SA置于高速位置，则触点SA (1-11)闭合、SA(1-3)断开，使通电延时时间继电器KT得电吸合。
