正、反向运转反接制动控制电路（二）

    电路如图1所示，SB2、SB3分别为正、反向启动按钮，触点KS (13-15)、KS(13-9)分别为速度继电器的正转触点、反转触点。

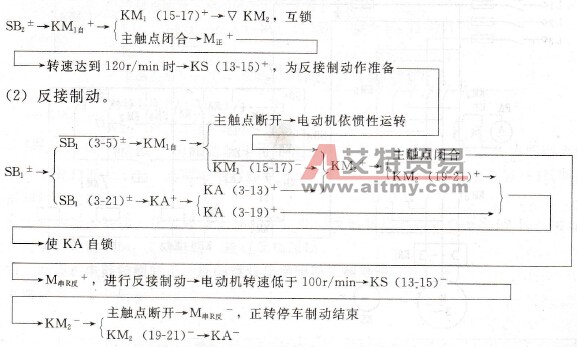

    图1    正、反向运行反接制动控制电路（二）    (1)正向启动。合上电源开关QS，接通电源。
    串联在SB1(3-5)支路上的KA的动断触点KA (5-7)的作用是，反接制动时，断开反向启动的自锁支路，防止反接制动时反向启动。    (3)反向启动及制动。    电动机反向运转、停车时反接制动控制电路工作情况与上述相似，主要的不同是用按钮SB3启动，速度继电器起作用的是反向触点KS (13 -9)。
