笼型感应电动机按时间原则自动切除电阻的减压

    所谓按时间原则控制是指用通电延时的时间继电器来控制自动切换的时间。电路如图1(a)、(d)所示，图中KT为启动时间继电器，用以实现从启动状态到正常工作状态的自动切换。

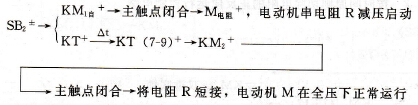

    图1    定子绕组串电阻（电抗器）减压启动控制电路    电路的工作过程如下：先合上电源开关os。    (1)启动。
    (2)停止。SB1±→KM1-、KM2-→主触点断开→M-，电动机M失电停转。    该电路在电动机进入正常运行后，KM1和KT仍在得电工作，因此不是最佳控制电路。
