电磁抱闸通电制动控制电路(二)

来源:艾特贸易2017-06-04

简介图 1 电磁抱闸断电、通电制动控制电路 电路如图 1(a) 、 (d) 所示。按下启动按钮 SB2 , KM1 得电吸合并自锁,电动机启动运行。 KM1 的辅助断触点 KM1(11-13) 断开,使 KM2 不能得电吸合,实

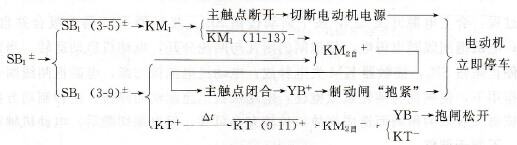

电磁抱闸断电、通电制动控制电路    1    电磁抱闸断电、通电制动控制电路    电路如图1(a)(d)所示。按下启动按钮SB2KM1得电吸合并自锁,电动机启动运行。KM1的辅助断触点KM1(11-13)断开,使KM2不能得电吸合,实现互锁。停车制动时,按下停止按钮SB1电磁抱闸断电、通电制动控制电路
