两接触器式Y-△减压启动控制电路

    电路如图1所示，图中KM1为线路接触器，KM2为Y-△转换接触器，KT为减压启动的通电延时时间继电器。

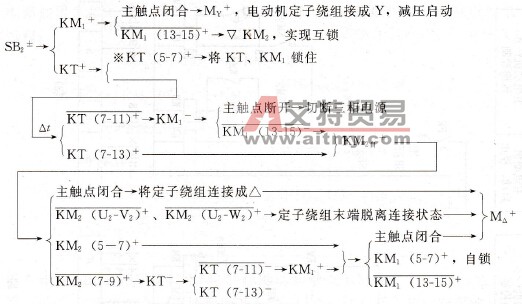

    图1    两接触器式Y-△减压启动控制电路    电路工作过程：合上电源开关QS，接通电源，为启动作准备。
    由于电动机主电路采用KM2的辅助动断触点KM2(U2-V2)、KM2（U2-W2）来短接电动机三相绕组末端，其容量有限，因此该电路适用于13kW以下电动机的启动控制。
